سقف شیروانی سوله؛ بررسی انواع پوشش، شیب استاندارد، اجرا و قیمت

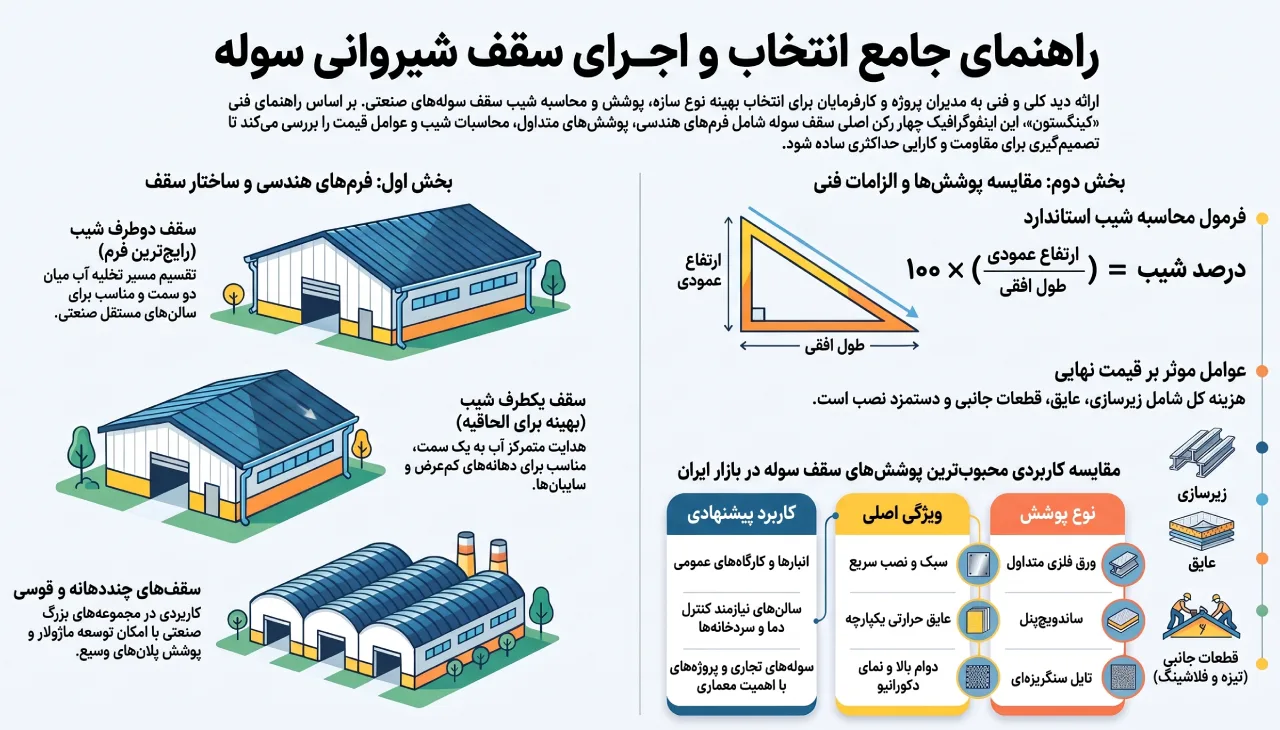

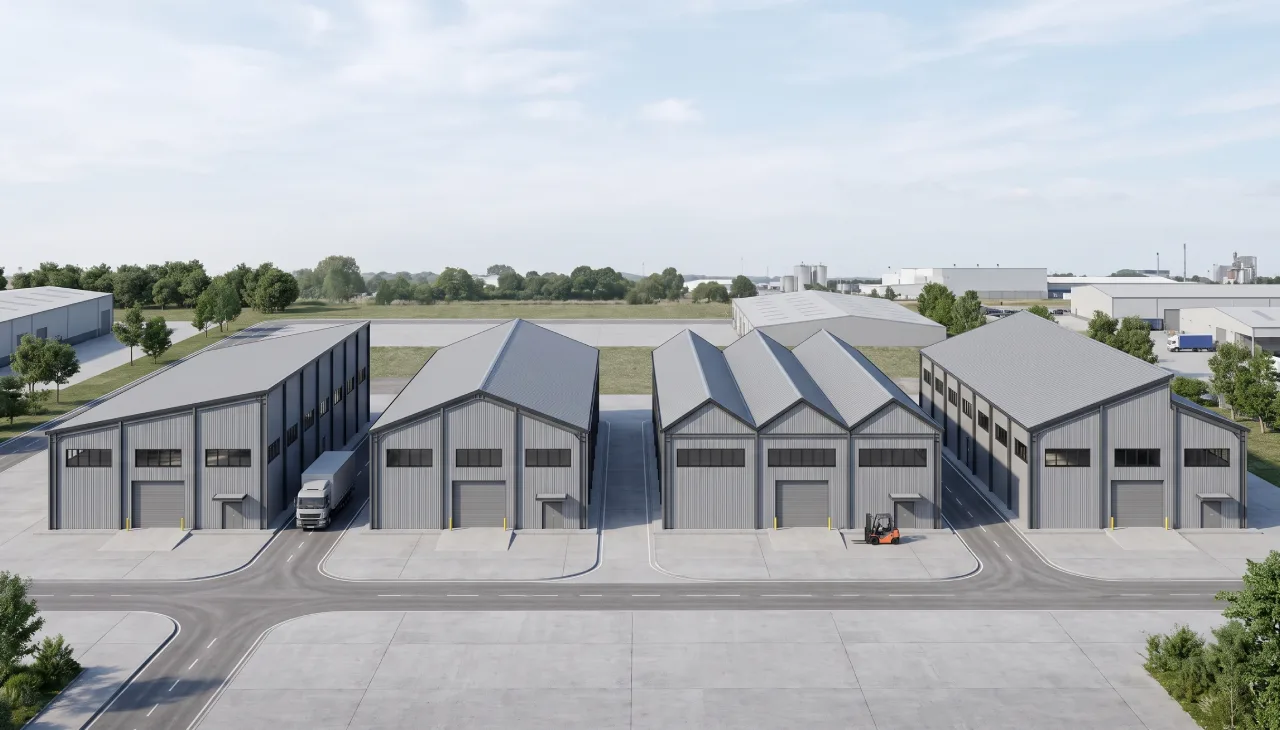

انواع سقف شیروانی سوله از نظر فرم

انواع سقف سوله از نظر فرم به یک‌طرف شیب، دوطرف شیب، چنددهانه و طرح‌های ویژه تقسیم می‌شوند. انتخاب میان آن‌ها به پلان، دهانه، مسیر خروج آب، محدودیت ارتفاع و رفتار سازه در برابر بارهای محیطی بستگی دارد.

در سقف‌های چنددهانه، آبروهای میانی از نقاط حساس هستند؛ زیرا آب چند سطح را دریافت می‌کنند و دسترسی به آن‌ها برای نگهداری ممکن است دشوارتر باشد. در فرم‌های خاص نیز هر شکست یا بازشو، جزئیات فلاشینگ و آب‌بندی بیشتری ایجاد می‌کند.

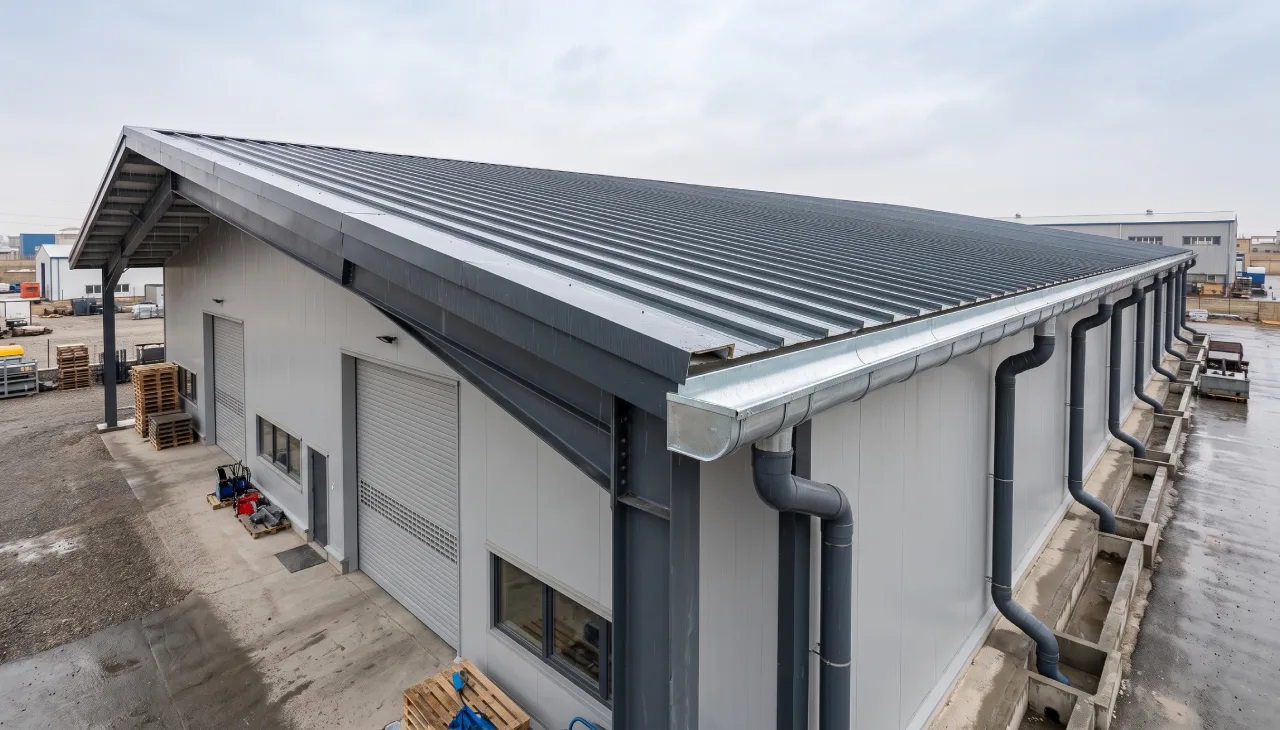

سوله یک طرف شیب چیست؟

سوله یک طرف شیب سازه‌ای است که سقف آن از یک سطح مایل تشکیل می‌شود و آب را به یک سمت هدایت می‌کند. این فرم ممکن است برای سالن‌های کم‌عرض، سازه‌های الحاقی، سایبان‌ها یا پروژه‌هایی با محدودیت ارتفاع در یک سمت مناسب باشد.

مزایای احتمالی این فرم عبارت‌اند از:

• مسیر مشخص تخلیه آب؛
• حذف خط‌الرأس مرکزی؛
• امکان هماهنگی با دیوار یا ساختمان مجاور؛
• فرم ساده‌تر در بعضی پلان‌ها؛
• قابلیت جانمایی بازشو یا نورگیری در بخش مرتفع، در صورت طراحی مهندسی.

در مقابل، تمام آب سطح سقف در یک لبه جمع می‌شود؛ بنابراین آبرو، خروجی‌ها و ناودان آن سمت باید ظرفیت کافی داشته باشند. با افزایش عرض ساختمان، اختلاف ارتفاع ابتدا و انتهای شیب نیز بیشتر می‌شود و می‌تواند بر حجم سازه، نمای ساختمان و فشار باد اثر بگذارد.

جهت شیب نباید صرفاً براساس راحتی اجرا انتخاب شود. باد غالب، مسیر بارش رانده‌شده با باد، هم‌جواری ساختمان‌ها، محل تخلیه آب و محدودیت محوطه باید بررسی شوند. تخلیه آب نباید برای پی، دیوار مجاور، مسیر رفت‌وآمد یا ملک همسایه مشکل ایجاد کند.

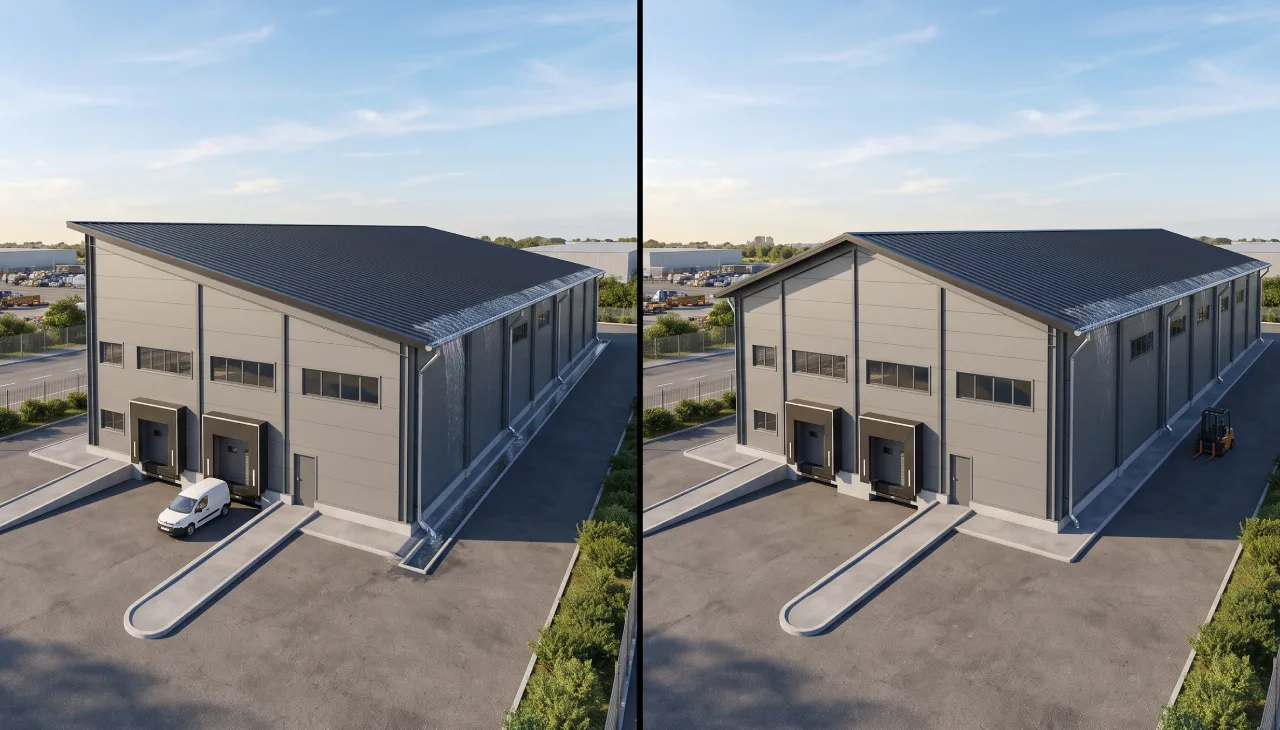

تفاوت سقف سوله یک‌طرف شیب و دوطرف شیب

مدل یک‌طرف شیب آب را به یک لبه منتقل می‌کند؛ مدل دوطرف شیب، تخلیه را میان دو سمت تقسیم می‌کند. هیچ‌کدام برای تمام پروژه‌ها برتری مطلق ندارند و تصمیم نهایی به دهانه، معماری، اقلیم و طراحی سازه بستگی دارد.

برای نمونه، سقف تک‌شیب ممکن است در یک سالن الحاقی منطقی باشد؛ اما در یک ساختمان مستقل عریض، مدل دوطرف شیب مسیر آب کوتاه‌تری ایجاد کند. این یک قاعده قطعی نیست و باید همراه با محاسبات بارگذاری و جزئیات معماری ارزیابی شود.

شیب استاندارد سقف سوله چقدر است؟

یک عدد ثابت و جهانی به‌عنوان شیب استاندارد سقف سوله وجود ندارد. شیب مناسب از ترکیب الزامات پوشش، هندسه سازه، اقلیم، بار باد و بار برف، طول مسیر حرکت آب و محاسبات مهندسی به دست می‌آید.

دو مفهوم را باید از هم جدا کرد:

1. حداقل شیب قابل‌قبول پوشش: کمترین شیبی که سازنده محصول برای کاربرد و جزئیات مشخص مجاز می‌داند.
2. شیب مناسب طراحی پروژه: شیبی که مهندس با درنظرگرفتن پوشش، بارها، دهانه، آبرو، معماری و شرایط بهره‌برداری انتخاب می‌کند.

رسیدن به حداقل اعلام‌شده برای یک پوشش، لزوماً به معنای مناسب‌بودن همان شیب برای پروژه نیست. ممکن است شدت بارندگی، طول زیاد سطح، خطر بارش رانده‌شده با باد یا شرایط هم‌پوشانی، شیب یا جزئیات متفاوتی را ضروری کند.

از سوی دیگر، افزایش شیب نیز همیشه به‌معنای عملکرد بهتر نیست. شیب بیشتر می‌تواند سطح واقعی پوشش، ارتفاع تاج، نحوه اثر باد، مقدار متعلقات و هزینه اجرا را تغییر دهد. تصمیم نهایی باید مطابق نقشه‌ها، ضوابط فنی محل پروژه، مشخصات سازنده و نظر مهندس مسئول باشد.

شیب سقف سوله چگونه محاسبه می‌شود؟

درصد شیب نشان می‌دهد سطح سقف به ازای یک طول افقی مشخص، چه میزان افزایش ارتفاع دارد. فرمول عمومی آن چنین است:

درصد شیب = ارتفاع عمودی ÷ طول افقی × ۱۰۰

مثال آموزشی: اگر اختلاف ارتفاع یک سطح از ابتدا تا انتها ۱ متر و تصویر افقی همان مسیر ۱۰ متر باشد، درصد شیب برابر است با:

۱ ÷ ۱۰ × ۱۰۰ = ۱۰ درصد

طول افقی در این فرمول با طول واقعی سطح مایل تفاوت دارد. همچنین در سقف دوطرف شیب، محاسبه هر سمت معمولاً براساس تصویر افقی همان سطح تا خط‌الرأس انجام می‌شود.

این مثال فقط برای توضیح مفهوم محاسبه شیب سقف سوله است و توصیه طراحی یا اجرایی محسوب نمی‌شود. تعیین ارتفاع، دهانه و شیب واقعی باید در نقشه‌های پروژه انجام شود.

عوامل مؤثر بر تعیین شیب سقف سوله

مهم‌ترین عوامل عبارت‌اند از:

• نوع پوشش: هر سیستم محدودیت‌های مربوط به شیب، هم‌پوشانی و اتصال خود را دارد.
• باران و برف: شدت بارش، احتمال انباشت برف و الگوی ذوب‌شدن آن بر طراحی اثر می‌گذارد.
• باد منطقه: فشار و مکش باد می‌تواند انتخاب فرم، زیرسازی و مهار پوشش را تغییر دهد.
• طول سطح شیبدار: هرچه مسیر جریان آب طولانی‌تر باشد، حجم آب در پایین‌دست بیشتر می‌شود.
• دهانه و هندسه سازه: شیب با ارتفاع تاج، طول اعضا و رفتار قاب مرتبط است.
• آبرو و تخلیه آب: ظرفیت آبرو، تعداد خروجی‌ها و مسیر ناودان‌ها باید با سطح آبگیر هماهنگ باشد.
• هم‌پوشانی و آب‌بندی: جهت نصب، طول هم‌پوشانی و جزئیات اتصال بر مقاومت در برابر نفوذ آب اثر دارند.
• ضوابط مهندسی: نقشه‌های سازه، بارگذاری و مقررات پروژه مبنای تصمیم نهایی هستند.

انواع پوشش سقف سوله

پوشش سقف سوله می‌تواند از ورق فلزی، ساندویچ‌پنل، سیستم‌های دارای عایق جداگانه، تایل سنگریزه‌ای یا گزینه‌های تخصصی دیگر تشکیل شود. انتخاب درست به کاربری، ظرفیت سازه، اقلیم، نیاز عایقی و جزئیات نصب بستگی دارد.

ورق‌های فلزی متداول

ورق سقف سوله در فرم‌ها و پوشش‌های سطحی مختلف عرضه می‌شود. این گزینه معمولاً سرعت نصب مناسبی دارد و می‌تواند سبک باشد، اما کنترل میعان، صدای بارندگی، خوردگی لبه‌ها و آب‌بندی اتصالات اهمیت زیادی دارد. در سالن‌هایی که کنترل دما مهم است، معمولاً به لایه عایق جداگانه نیاز خواهد بود.

ساندویچ‌پنل

ساندویچ‌پنل از دو لایه بیرونی و یک هسته عایق تشکیل می‌شود. یکپارچگی پوشش و عایق می‌تواند اجرای پوسته ساختمان را سریع‌تر کند، اما کیفیت درزبندی، نوع اتصالات، آب‌بندی محل برش و سازگاری پنل با کاربری داخلی باید بررسی شود.

پوشش‌های نیازمند عایق جداگانه

برخی پوشش‌ها نقش اصلی محافظت جوی را دارند و عایق حرارتی یا صوتی باید به‌صورت لایه مستقل در زیر آن‌ها نصب شود. این روش امکان طراحی جداگانه لایه‌ها را فراهم می‌کند، ولی هماهنگی میان عایق، کنترل بخار، تهویه و پوشش ضروری است.

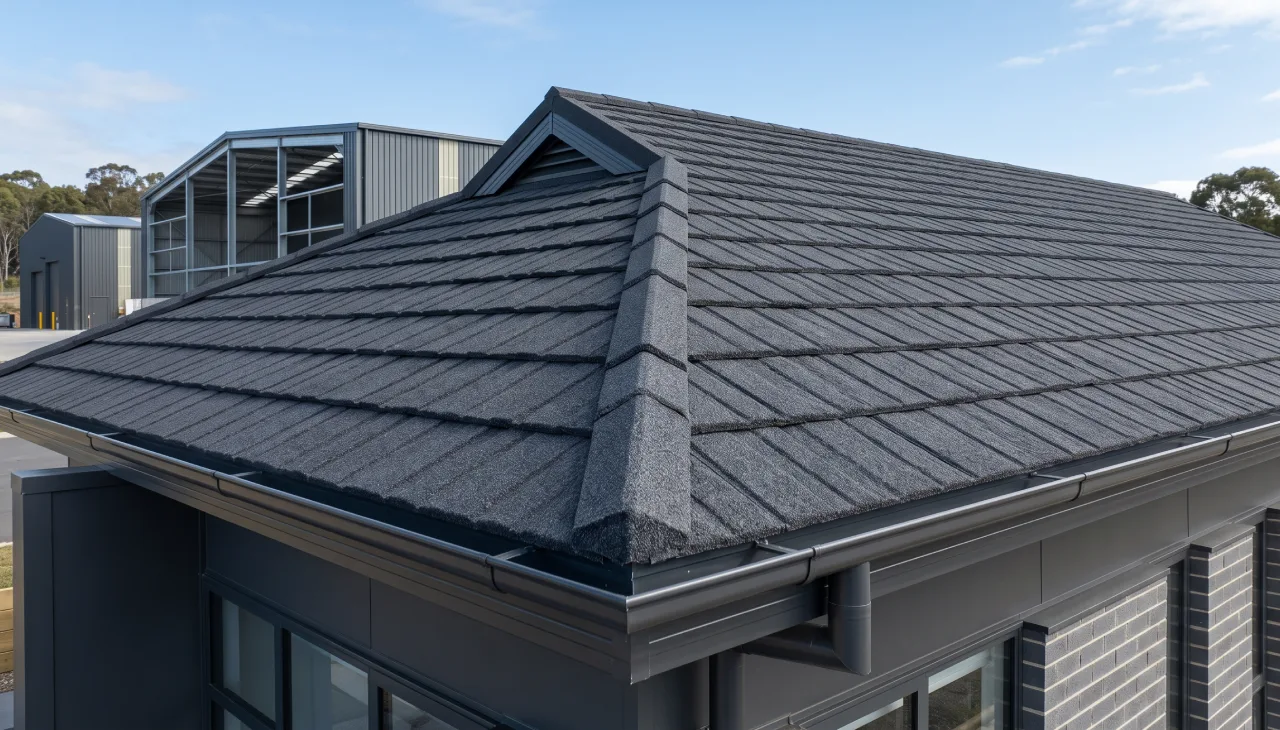

تایل یا ورق‌های سنگریزه‌ای

پوشش‌های فلزی سنگریزه‌ای می‌توانند برای سقف‌های شیبدار با نمای معماری متفاوت بررسی شوند. کاربرد آن‌ها باید با شیب مجاز محصول، نوع زیرسازی، دهانه اعضای نگهدارنده، قطعات جانبی و دستورالعمل نصب هماهنگ باشد.

سایر گزینه‌ها

پوشش‌های تخصصی دیگری نیز ممکن است متناسب با محیط‌های خورنده، نیاز به نور طبیعی، کنترل دما یا معماری پروژه استفاده شوند. پنل‌های نورگذر و بازشوها نیز باید بخشی از سیستم مهندسی‌شده سقف باشند؛ نه قطعاتی که بعداً بدون طراحی به پوشش اضافه شوند.

عبارات «سبک»، «مناسب» یا «سریع» در این جدول نسبی هستند. وزن، ضخامت، ظرفیت باربری و عملکرد هر محصول باید از برگه فنی معتبر همان محصول و محاسبات پروژه استخراج شود.

بهترین پوشش برای سقف سوله چیست؟

بهترین پوشش برای تمام سوله‌ها یکسان نیست. پوشش مناسب، محصولی است که با کاربری، ظرفیت سازه، اقلیم، نیاز عایقی، بودجه و جزئیات اجرایی همان پروژه سازگار باشد.

برای انتخاب، این معیارها را هم‌زمان بررسی کنید:

• کاربری سوله: شرایط یک انبار خشک با سالن تولید دارای بخار، گرما یا مواد خورنده متفاوت است.
• بودجه کل: قیمت پوشش را همراه زیرسازی، عایق، متعلقات، حمل، نصب و نگهداری مقایسه کنید.
• ظرفیت باربری: وزن مجموعه سقف و بارهای محیطی باید با سازه هماهنگ باشد.
• اقلیم: باران، برف، باد، رطوبت و محیط خورنده بر انتخاب متریال اثر دارند.
• عایق حرارتی و صوتی: نیاز سالن به کنترل دما و صدا باید از ابتدا مشخص شود.
• سرعت نصب: توقف تولید یا محدودیت زمانی ممکن است نوع سیستم را تحت تأثیر قرار دهد.
• دوام و نگهداری: امکان بازرسی، تعمیر و تعویض موضعی مهم است.
• ظاهر: در سوله‌های تجاری یا قابل‌دید از معابر، نمای سقف اهمیت بیشتری دارد.
• قطعات جانبی: تیزه، فلاشینگ، بست و قطعات سازگار باید قابل تأمین باشند.
• کیفیت اجرا: محصول مناسب با زیرسازی یا آب‌بندی ضعیف، عملکرد مطلوبی نخواهد داشت.

بهتر است پیشنهادها براساس «هزینه کامل سیستم نصب‌شده» مقایسه شوند، نه فقط قیمت هر متر از پوشش.

کاربرد پوشش سنگریزه‌ای کینگستون در سقف سوله

محصولات فلزی سنگریزه‌ای کینگستون می‌توانند یکی از گزینه‌های قابل‌بررسی برای پوشش سقف شیبدار سوله باشند؛ به‌ویژه در پروژه‌هایی که علاوه بر عملکرد جوی، نمای بیرونی سقف نیز اهمیت دارد.

پیش از انتخاب باید این موارد بررسی شوند:

• سازگاری مدل محصول با شیب طراحی‌شده؛
• ظرفیت سازه و وزن کل لایه‌های سقف؛
• نوع و فاصله زیرسازی مطابق مشخصات محصول؛
• نحوه اجرای تیزه، لبه، دره و اتصال به دیوار؛
• نیاز پروژه به عایق حرارتی یا صوتی جداگانه؛
• شرایط باد، بارش و خوردگی محیط؛
• دسترسی به قطعات جانبی سازگار؛
• رعایت دستورالعمل نصب توسط تیم متخصص.

این پوشش نیز مانند هر سیستم دیگر زمانی عملکرد مناسبی خواهد داشت که به‌عنوان بخشی از یک مجموعه مهندسی‌شده انتخاب شود. برای مشاهده مدل‌ها و قیمت روز می‌توانید صفحه مشاهده محصولات مناسب سقف سوله را بررسی کنید.

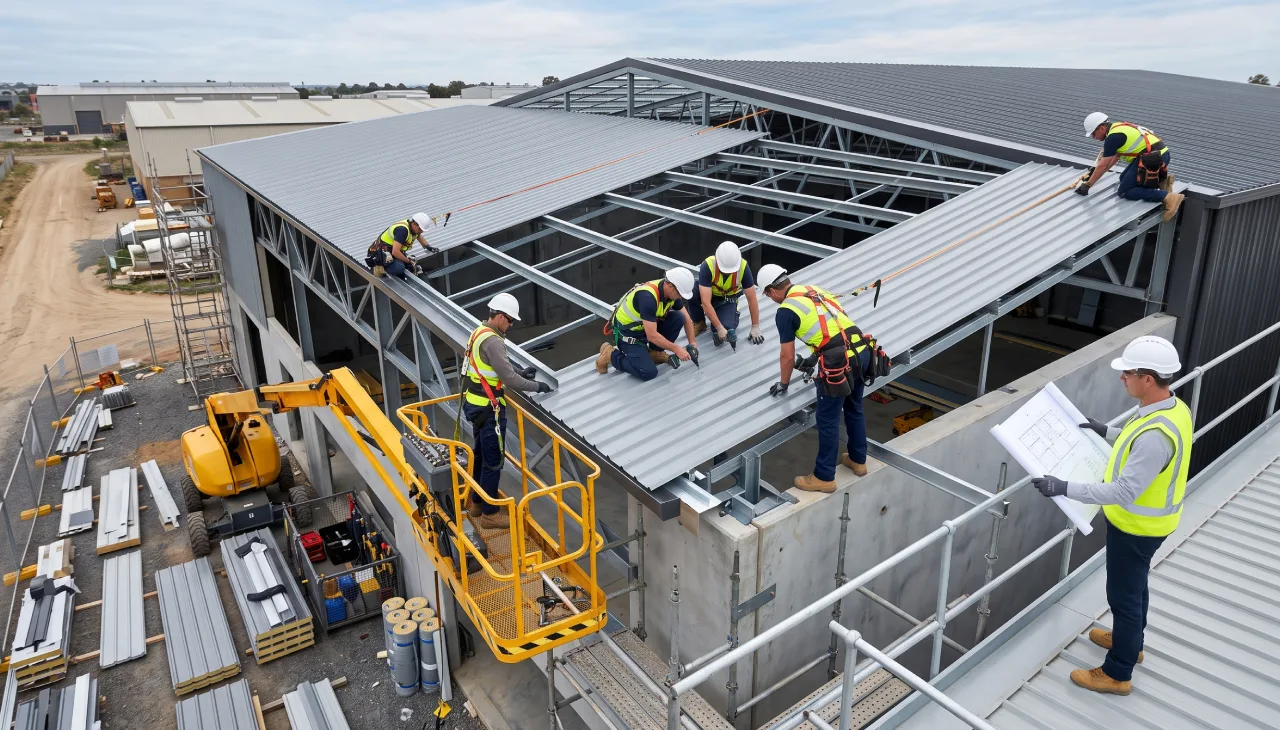

مراحل اجرای سقف شیروانی سوله

اجرای سقف شیروانی سوله از بررسی سازه شروع می‌شود و با کنترل اتصالات، آب‌بندی و سیستم تخلیه آب پایان می‌یابد. ترتیب جزئی عملیات باید مطابق نقشه، مشخصات پوشش و برنامه ایمنی پروژه باشد.

1. بازدید و بررسی وضعیت سازه: ابعاد، هندسه، خوردگی، تغییرشکل، اتصالات، دسترسی و وضعیت سقف قبلی ارزیابی می‌شوند.
2. تهیه نقشه و محاسبات: شیب، بارها، زیرسازی، جزئیات اتصال، آبروها و بازشوها در مدارک اجرایی مشخص می‌شوند.
3. انتخاب پوشش متناسب: محصول با توجه به کاربری، اقلیم، عایق، ظرفیت سازه و شیب انتخاب می‌شود.
4. اجرای زیرسازی طبق نقشه: اعضای زیرسازی در راستا، تراز و فواصل تعیین‌شده نصب یا اصلاح می‌شوند.
5. نصب پوشش: جهت و ترتیب نصب باید با دستورالعمل سازنده و جهت غالب شرایط جوی هماهنگ باشد.
6. اجرای هم‌پوشانی‌ها و اتصالات: پیچ‌ها، بست‌ها و محل هم‌پوشانی طبق مشخصات سیستم اجرا می‌شوند.
7. نصب تیزه، فلاشینگ و آبرو: لبه‌ها، خط‌الرأس، دره‌ها، اتصال به دیوار و مسیر تخلیه تکمیل می‌شوند.
8. آب‌بندی نقاط حساس: محل عبور تأسیسات، بازشوها، پیچ‌ها و تقاطع سطوح کنترل می‌شوند.
9. کنترل کیفیت نهایی: ظاهر پوشش، اتصالات، مسیر آب، قطعات تکمیلی و پاک‌سازی براده‌ها بررسی می‌شوند.

کار در ارتفاع، برش‌کاری، جوشکاری و عملیات سازه‌ای خطرناک است. این فعالیت‌ها باید توسط افراد متخصص، با تجهیزات حفاظت فردی، تمهیدات جلوگیری از سقوط و مطابق نقشه‌ها و ضوابط ایمنی انجام شوند. این توضیحات جایگزین دستورالعمل نصب محصول، مهندس سازه یا مجری دارای صلاحیت نیست.

نکات زیرسازی، عایق‌بندی و آب‌بندی سقف سوله

زیرسازی، عایق و آب‌بندی سه وظیفه متفاوت دارند. زیرسازی پوشش را نگه می‌دارد، عایق انتقال گرما یا صدا را کاهش می‌دهد و آب‌بندی از نفوذ بارندگی به لایه‌های داخلی جلوگیری می‌کند.

زیرسازی سقف سوله

نوع مقطع، فاصله اعضا و روش اتصال زیرسازی فلزی سقف سوله باید براساس نقشه، بارهای طراحی و مشخصات پوشش تعیین شود. ارائه یک فاصله ثابت برای همه ورق‌ها یا تایل‌ها صحیح نیست؛ زیرا فرم، ظرفیت و روش مهار محصولات متفاوت است.

سطح زیرسازی باید هم‌راستا و بدون تغییرشکل نامجاز باشد. ناهمواری می‌تواند باعث بدقرارگرفتن پوشش، بازشدن درزها یا تمرکز تنش در اتصالات شود. خوردگی اعضای قدیمی نیز پیش از نصب پوشش جدید باید ارزیابی و رفع شود.

اتصالات و هم‌پوشانی

پیچ‌ها و بست‌ها باید با جنس پوشش و محیط سازگار باشند. محل اتصال، نوع واشر، تعداد و آرایش پیچ‌ها تابع مشخصات سیستم و محاسبات باد است. پیچ‌کردن بیش‌ازحد یا ناکافی می‌تواند به تغییرشکل ورق، آسیب واشر یا کاهش مهار منجر شود.

هم‌پوشانی نیز باید با جهت جریان آب و دستورالعمل نصب هماهنگ باشد. استفاده از درزگیر به‌تنهایی جایگزین طراحی صحیح هم‌پوشانی و فلاشینگ نیست.

تفاوت عایق حرارتی، صوتی و آب‌بندی

• عایق حرارتی انتقال گرما میان داخل و بیرون را کاهش می‌دهد.
• عایق صوتی انتقال صدای باران، تجهیزات یا محیط بیرون را محدود می‌کند.
• آب‌بندی مانع ورود آب باران و رطوبت جوی از درزها می‌شود.
• کنترل بخار حرکت بخار آب و خطر تشکیل میعان در لایه‌های سقف را مدیریت می‌کند.

ممکن است یک محصول بخشی از چند نیاز را پوشش دهد، اما نباید بدون داده فنی فرض کرد یک لایه به‌تنهایی همه این وظایف را انجام می‌دهد.

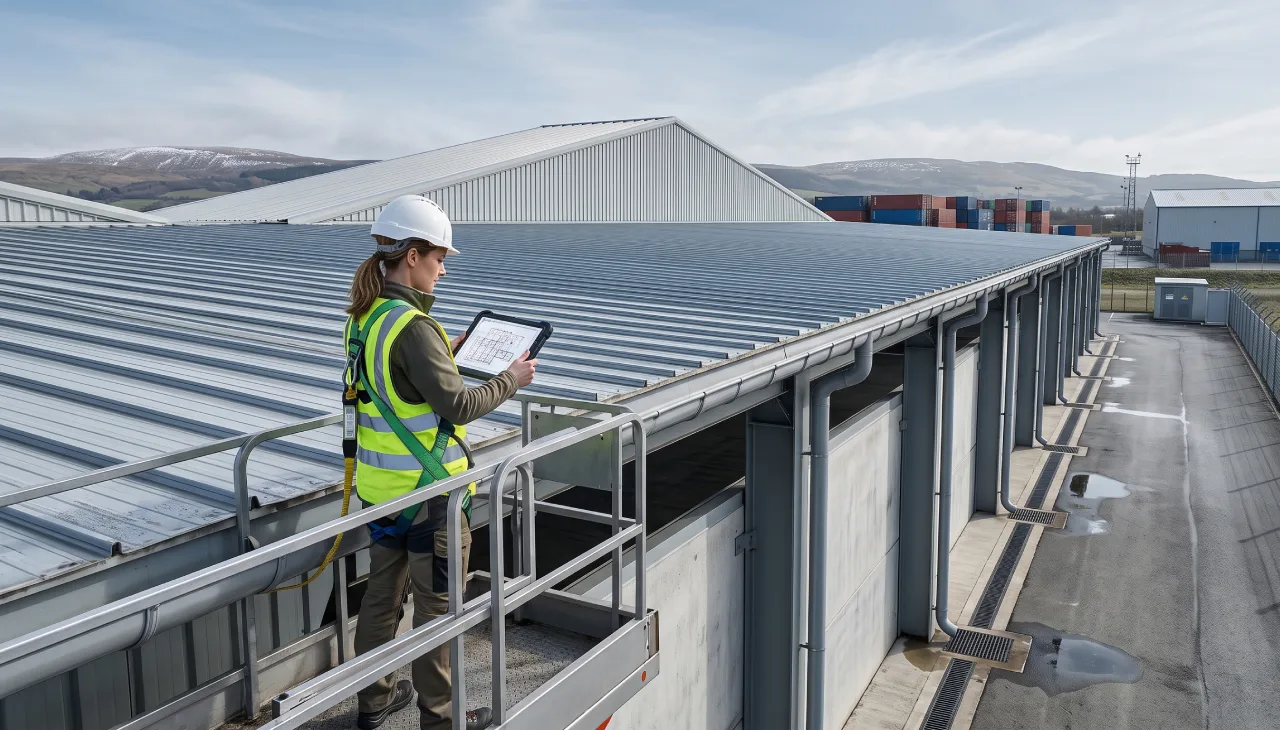

نقاط حساس نفوذ آب

لبه‌ها، تیزه، دره، اتصال سقف به دیوار، پیچ‌ها، آبروها و محل عبور دودکش، هواکش یا کابل از حساس‌ترین نقاط هستند. نصب تجهیزات جدید پس از پایان کار باید با هماهنگی مجری انجام شود؛ زیرا سوراخ‌کاری نامناسب می‌تواند آب‌بندی و شرایط ضمانت را تحت تأثیر قرار دهد.

قیمت سقف شیروانی سوله چگونه محاسبه می‌شود؟

قیمت سقف شیروانی سوله فقط حاصل ضرب متراژ در قیمت هر متر پوشش نیست. هزینه واقعی از مجموع پوشش، زیرسازی، عایق، متعلقات، پرت، نصب، حمل و شرایط دسترسی پروژه تشکیل می‌شود.

عوامل اصلی عبارت‌اند از:

• نوع و مدل پوشش: سیستم‌های مختلف قیمت، زیرسازی و متعلقات متفاوت دارند.
• مساحت واقعی سطح شیبدار: مساحت کف یا زیربنا با سطح واقعی سقف یکسان نیست.
• پرت مصالح: برش‌ها، گوشه‌ها، شکست‌ها و فرم‌های پیچیده پرت را افزایش می‌دهند.
• تعداد شیب‌ها: سقف چنددهانه یا چندوجهی قطعات و زمان اجرای بیشتری نیاز دارد.
• وضعیت زیرسازی: ساخت زیرسازی جدید با اصلاح، تقویت یا پاک‌سازی زیرسازی قدیمی هزینه متفاوتی دارد.
• عایق و لایه‌های تکمیلی: عایق حرارتی، صوتی، بخاربند یا لایه زیرپوشش باید جداگانه محاسبه شوند.
• فلاشینگ، تیزه و آبرو: طول و پیچیدگی قطعات جانبی بر برآورد اثر دارد.
• دستمزد نصب: نوع پوشش، شکل سقف و حساسیت جزئیات تعیین‌کننده هستند.
• ارتفاع و دسترسی: داربست، بالابر، محدودیت فعالیت کارخانه و ایمن‌سازی کارگاه هزینه ایجاد می‌کنند.
• حمل: فاصله پروژه، حجم بار و شرایط تخلیه در قیمت نهایی مؤثرند.
• بازار و زمان سفارش: قیمت مواد اولیه، موجودی و زمان تأمین ممکن است تغییر کند.

قیمت محصولات در وب‌سایت نمایش داده می‌شود و برای مقایسه اولیه می‌توانید مدل‌ها و قیمت محصولات کینگستون را بررسی کنید. بااین‌حال، هزینه کامل اجرای سقف سوله تنها پس از مشخص‌شدن متراژ واقعی، نقشه، زیرسازی، متعلقات و محل پروژه قابل برآورد است.

چک‌لیست انتخاب پوشش مناسب سقف سوله

پیش از خرید پوشش سقف سوله یا سفارش اجرا، این موارد را بررسی کنید:

• [ ] کاربری فعلی و احتمالی آینده سوله مشخص است.
• [ ] وضعیت سازه اصلی و ظرفیت باربری توسط متخصص بررسی شده است.
• [ ] محل پروژه از نظر بار باد، بار برف، بارندگی و خوردگی ارزیابی شده است.
• [ ] فرم سقف و درصد شیب در نقشه مشخص شده‌اند.
• [ ] حداقل شیب مجاز پوشش از مدارک سازنده کنترل شده است.
• [ ] نیاز به عایق حرارتی، صوتی و کنترل بخار تعیین شده است.
• [ ] نوع و فاصله زیرسازی با سیستم پوشش سازگار است.
• [ ] فلاشینگ، تیزه، دره، آبرو و ناودان در برآورد آمده‌اند.
• [ ] مساحت سطح شیبدار و پرت مصالح محاسبه شده‌اند.
• [ ] روش مهار پوشش در برابر باد و شرایط لبه‌ها مشخص است.
• [ ] دسترسی، حمل، تجهیزات کار در ارتفاع و توقف احتمالی تولید بررسی شده‌اند.
• [ ] ضمانت محصول، مسئولیت نصب و برنامه بازرسی دوره‌ای به‌صورت مکتوب مشخص است.

جمع‌بندی سقف سوله

انتخاب سقف شیروانی سوله باید براساس سازه، اقلیم، شیب، نوع پوشش و کیفیت جزئیات اجرا انجام شود. تمرکز صرف بر قیمت ورق یا ظاهر محصول، عواملی مانند ظرفیت باربری، تخلیه آب، مکش باد، عایق، فلاشینگ و هزینه نگهداری را نادیده می‌گیرد.

محصولات سقف شیروانی کینگستون می‌توانند یکی از گزینه‌های بررسی برای سوله‌هایی باشند که پوشش فلزی سنگریزه‌ای با نمای معماری مدنظر است. تناسب نهایی محصول با پروژه باید پس از بررسی نقشه، شیب، زیرسازی و شرایط اقلیمی تأیید شود.

برای تصمیم‌گیری دقیق‌تر می‌توانید محصولات و قیمت‌ها را مشاهده کنید، از نمونه‌کارهای سقف شیروانی کینگستون دیدن کنید یا برای دریافت مشاوره انتخاب پوشش سقف سوله با شماره ۰۲۱۹۱۰۳۱۹۳۱ تماس بگیرید. فروش و ارسال محصولات به سراسر ایران انجام می‌شود.
